满液式换热器端盖密封用TC-50 Y字分割环径环垫
来源: | 作者:捷丰密封件 | 发布时间: 34天前 | 91 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:
满液式换热器端盖密封方案

一、 满液式换热器端盖的"密封难题"

 满液式蒸发器广泛应用在中央空调、冷水机组、船舶制冷、化工冷却等场景——壳侧走低压制冷剂，管侧走冷却水或乙二醇溶液。这种端盖法兰密封垫片受多重考验：

1密封面积大：端盖直径常达DN500~DN800甚至更大，密封面呈大面积环型，易受力不均；

2冷热交变：蒸发器运行过程中，端盖持续经历 0℃～60℃温度循环；

3冷媒介质兼容：R22、R134a、R407C 等制冷剂会使部分非金属垫片产生溶胀现象。

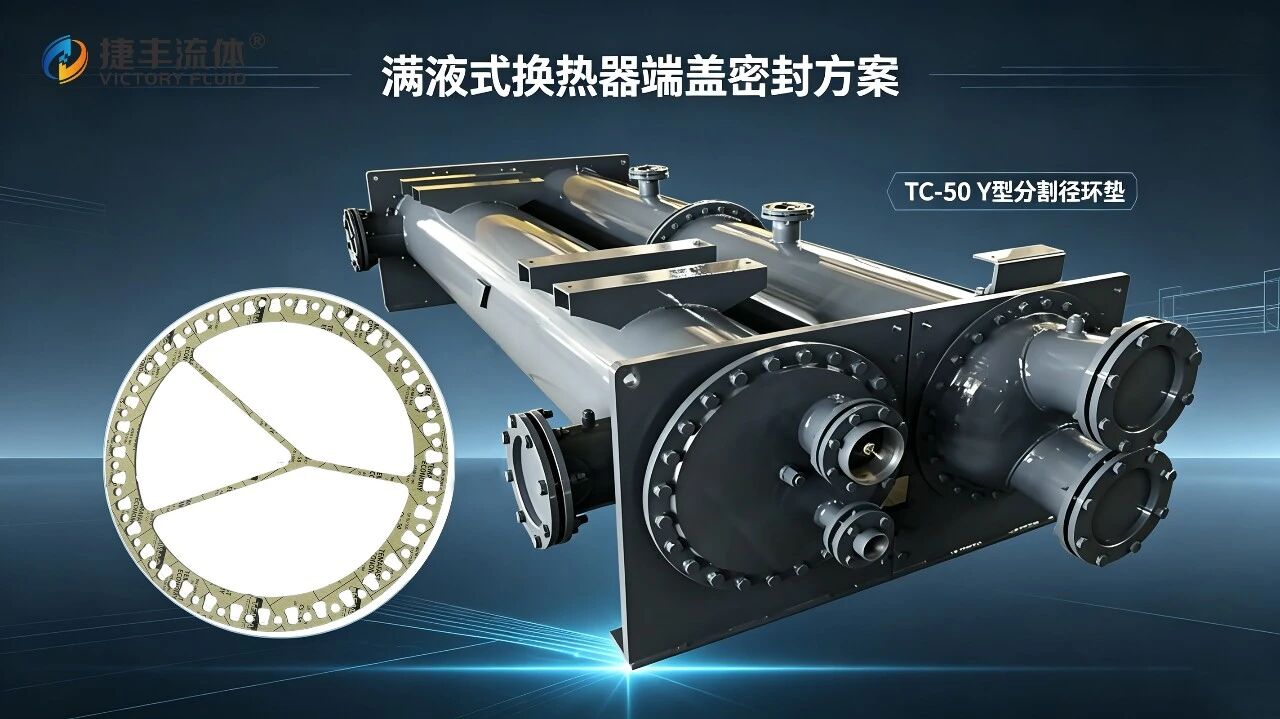

▲满液式换热器端盖密封

二、 Y字分割：径环垫的“分瓣智慧"

针对满液式换热器端盖密封面积大、需精确定位的特点，捷丰流体推出Y字分割径环垫。这种垫片在外圈预制了与法兰螺栓对应的安装通孔，中间设有径向加强筋，将环形密封面分割成对应区域。带加强筋不仅大幅提升垫片的整体刚性，防止大直径垫片在搬运和安装中变形，还能起到定位导向作用，确保垫片与端盖分水筋或隔板密封面准确贴合。

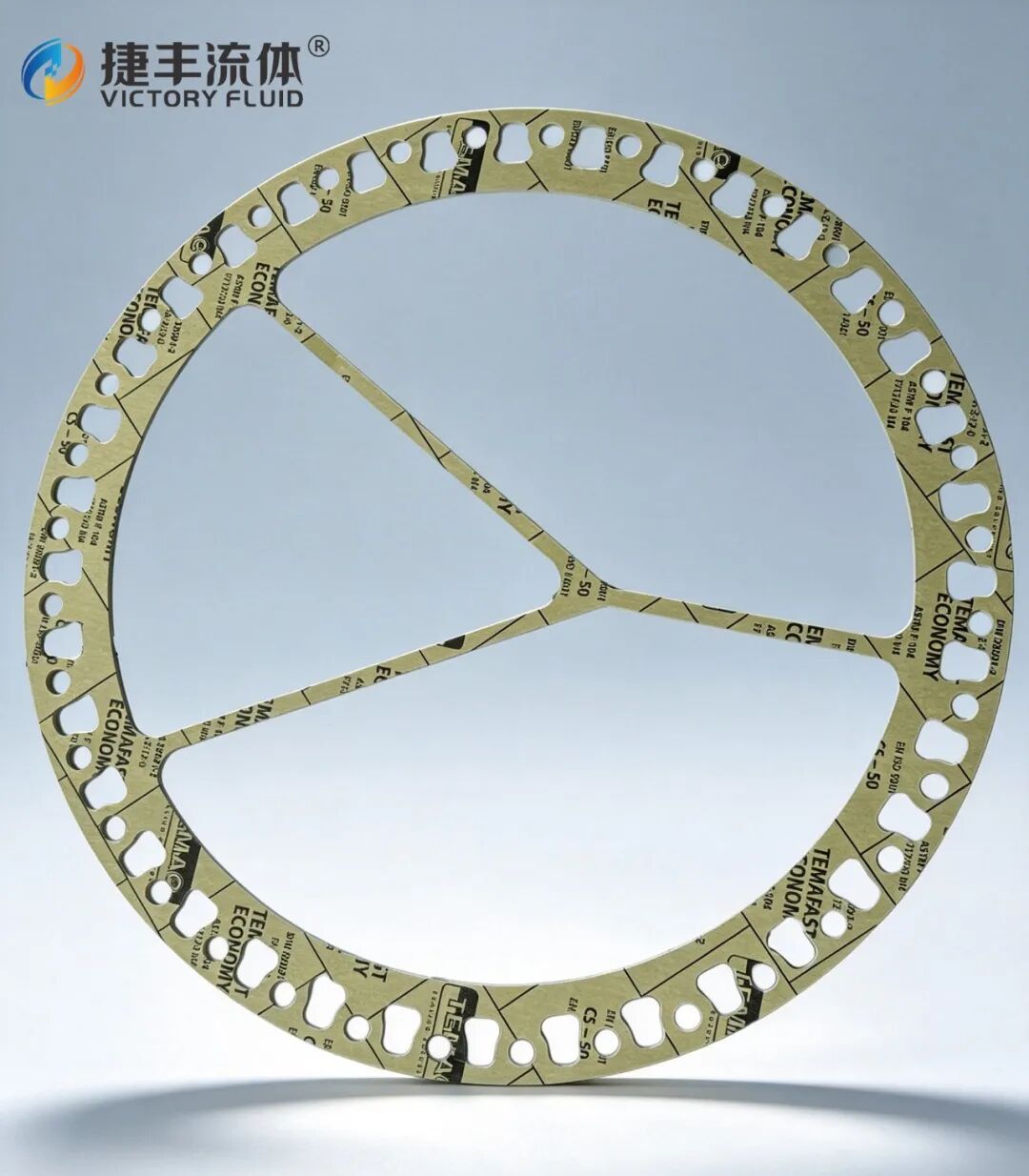

▲TC-50Y字分割径环垫

三、 为什么是TC-50？

在材料上，TC-50是无石棉纤维密封板，由人造填料及有机纤维与NBR、SBR橡胶混合压制而成，100%不含石棉成份，环保合规。在性能上TC-50的使用温度范围可达-40℃～210℃，能耐受冷热交变而不开裂；不会因长期接触冷媒而发生溶胀或硬化失效。

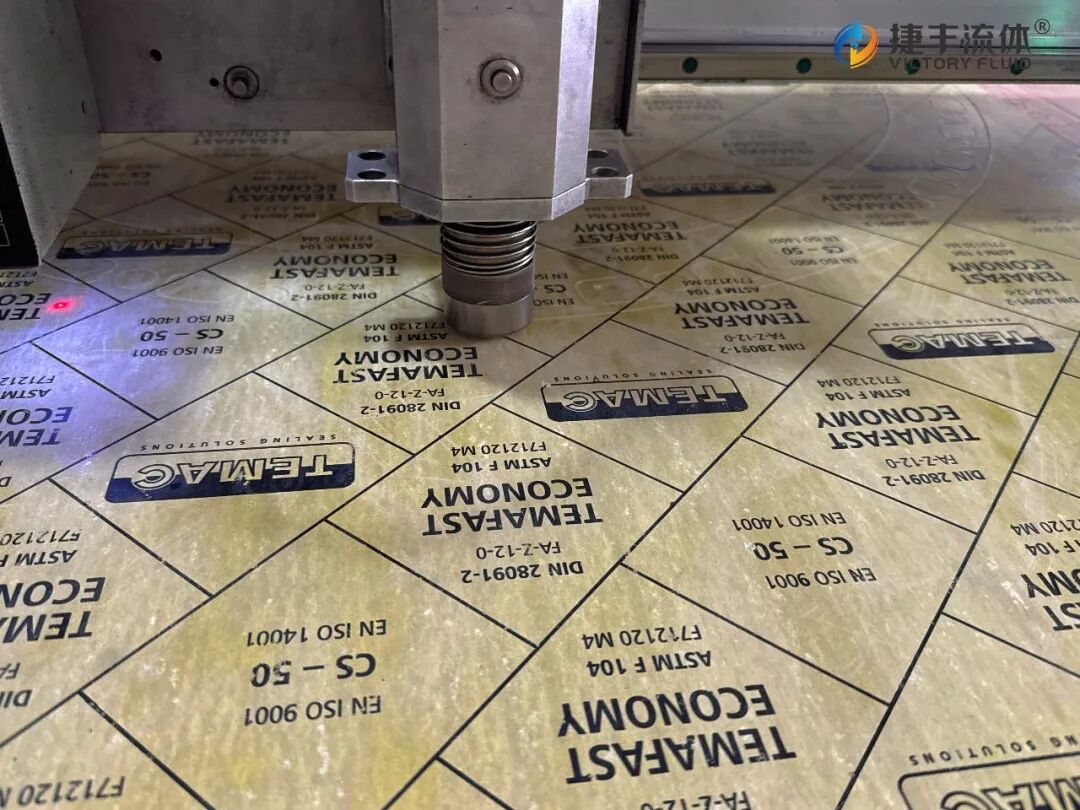

▲无石棉材料定制加工
